Принцип работы кондиционера

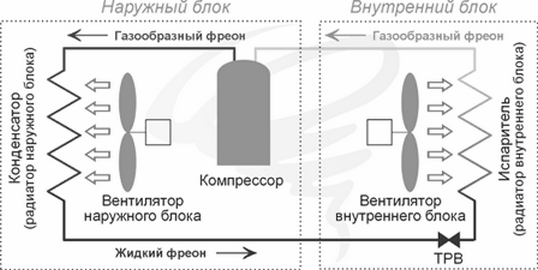

У любого кондиционера в основе его работы лежит глобальное физическое свойство всех жидкостей при испарении поглощать тепло, а при конденсации - выделять его. Для того чтобы понять, каким же образом этот процесс происходит в природе, необходимо рассмотреть схему сплит-системы:

Любой кондиционер содержит следующие основные узлы:

Компрессор, сжимающий фреон и поддерживающий его циркуляцию по холодильному контуру.

Конденсатор, представляющий собой радиатор, который расположен во внешнем блоке. Наименование этого узла отражает происходящий при работе кондиционера процесс - это переход фреона в жидкую фазу из газообразной (конденсация).

Испаритель, представляющий собой радиатор, который, в свою очередь, расположен во внутреннем блоке кондиционера. Фреон, наоборот, переходит в испарителе из жидкой в газообразную фазу (испарение).

ТРВ (терморегулирующий вентиль) служит для снижения давления фреона перед испарителем.

Вентиляторы, которые создают поток воздуха, обдувающий конденсатор и испаритель. Они используются с целью более интенсивного теплообмена испарителя и конденсатора с окружающим воздухом.

Конденсатор, компрессор, испаритель и ТРВ соединяются медными трубками, образуя, таким образом, холодильный контур. Внутри этого контура циркулирует смесь небольшого количества компрессорного масла и фреона.

В ходе работы кондиционера происходят следующие процессы. Из испарителя на вход компрессора поступает газообразный фреон, имеющий температуру 10 - 20°С и низкое давление, составляющее 3 - 5 атмосфер.

Фреон сжимается компрессором до давления в 15 - 25 атмосфер. Результатом сжатия является то, что фреон нагревается до 70 - 90°С. После сжатия фреон поступает в конденсатор. Фреон, благодаря интенсивному обдуву конденсатора, остывает и переходит в жидкую фазу из газообразной, выделяя при этом дополнительное тепло. А воздух, который проходит через конденсатор, соответственно, нагревается.

Фреон на выходе из конденсатора находится в жидкой фазе, с температурой, превышающей температуру окружающего воздуха на 10 - 20°С, и под высоким давлением. Теплый фреон из конденсатора направляется в терморегулирующий вентиль (ТРВ), который в самом простом случае представляет собой обычный капилляр в виде тонкой длинной медной спиралевидной трубки.

Температура и давление фреона на выходе ТРВ существенно снижаются, при этом часть фреона может испариться.

Смесь газообразного и жидкого фреона с низким давлением после ТРВ поступает в испаритель, в котором жидкий фреон становится газом, причем с поглощением тепла, а воздух, соответственно, остывает, проходя через испаритель.

Далее фреон в газообразной фазе под низким давлением направляется по медной трубке на вход компрессора и, таким образом, весь цикл повторяется.

В основе работы любого кондиционера лежит именно этот процесс охлаждения, причем он не зависит от типа кондиционера, его модели или производителя.

Кстати, одной из серьезнейших проблем, возникающих в работе кондиционера, является то, что, фреон в испарителе не успевает полностью перейти в газообразное состояние.

На вход компрессора в этом случае попадает несжимаемая, в отличие от газа, жидкость. Как результат, компрессор выходит из строя. Причем причин, по которым фреон не испаряется весь, может быть несколько. Самыми распространенными являются: загрязненность фильтров, приводящая к ухудшению обдува испарителя и теплообмена, и то, что кондиционер может включиться при отрицательных температурах воздуха снаружи (тогда в испаритель приходит слишком холодный фреон).

Перед объяснением основных принципов работы кондиционера еще раз обращаем Ваше внимание на следующее: техническим инструкциям и советам специалистов следуйте всегда. Только это позволит Вам сэкономить средства и положительно отразится на Вашем здоровье.
