Огневой испаритель прямого обогрева типа ИГПО-15

Он был разработан Гипрониигазом. Испаритель прямого обогрева типа ИГПО-15 как газогорелочное устройство, автоматика регулирования и безопасности (рис. 1), так как он выполнен в виде отдельного шкафа, в котором установлены теплообменник.

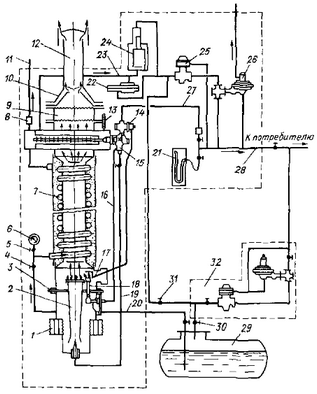

Рис. 1. Схема резервуарной установки с испарителем ИГПО-15.

Из топочной части и кожуха и змеевика состоит теплообменник 7. Змеевик насажен на топочную цилиндрическую камеру, выполненные из термостойкой стали в виде трубы. Он вварен в труба, которая, служит для змеевика входным участком. Именно эту трубу топочный тракт и пересекает. Она служит емкостью для всего того, что перечислено ниже: сбросного предохранительного клапана 5 и соединением линии отвода паровой фазы 23, а также для размещения в ней чувствительного элемента терморегулятора 15 и для установки термометра 13. 3 шкафа-испарителя теплообменник крепится к опорной плите. С нижней стороны плиты находится воздушная коробка 1 с горелками с рабочей 2 и запальной 18. С тягопрерывателем 10 и с дымовой трубой 12, прикреплён пламеискрогаситель 9 к топочной части теплообменника непосредственно к верхней фланцевой опоре. Узлы соединены с ним, а теплообменик образуют воздушный, топочный и дымовой тракты испарителя. Роль пламеискрогасителя выполняет двойной ряд защитных сеток, а в воздушный тракт, из окружающей среды засасывается воздух.

Терморегулятор дилатометрического ряда, рабочую горелку, трубу подвода газа 19 от терморегулятора к рабочей горелке - это всё включает в себя автоматика регулирования температуры перегрева паровой фазы. Запальная горелка, термопара 17, электромагнитный клапан 14 и труба подвода газа 16 к запальной горелке, установленной около рабочей горелки и служащей для нагрева рабочего спая термопары и розжига рабочей горелки - всё это входит в автоматику контроля процесса горения.
