Опорные конструкции.
В непроходных каналах промежуточные опоры трубопроводов создаются в виде плоских прямоугольных сборных железобетонных подушек. Располагаются опорные подушки на полу канала на цементном растворе.
Закладные металлические детали, выступающие из бетона на высоту до 20 мм и необходимые для обеспечения беспрепятственного скольжения стальных опор трубопроводов, размещают в верхней части опорных подушек.
Путем расчета на прочность, из условия передачи на грузки от труб через бетонное дно канала на грунт, определяется размер подушек в плане и их армирование.
Наименьший зазор между теплоизоляцией трубопроводов и полом канала определяет толщину, высоту, опорных подушек.
Рис 1. Щитовая неподвижная опора: 1 - бетон M150, 2 - бетон М75, 3 - днище канала, 4 - отверстие для стока воды, 5 - асбестовая прокладка.
При изготовлении защитного покрытия изоляции из асбоцементной штукатурки на месте высоту подушек под трубопроводом диаметром 350 мм и более следует принимать не менее 140 мм.
Нижний ряд трубопроводов в случае полупроходных каналов и проходных тоннелях опирают на применяемые в непроходных каналах подушки. Верхние ярусы труб опирают на металлические консоли и крон¬штейны или на рамы.
В непроходных каналах неподвижные опоры для трубопроводов изготавливают щитовыми или в виде опорных подушек, которые бетонируют совместно с днищем.
Щитовые неподвижные опоры - это вертикальные железобетонные щиты, имеющие отверстие для прохода труб. Нагрузка от трубопроводов через щитовые опоры передается на днище и стенки канала. В случае бесканальной прокладки нагрузка приходится на вертикальную плоскость грунта.

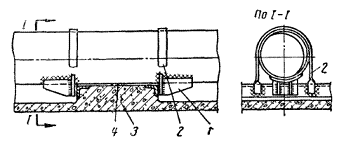

Рис. 2. Принципиальное решение неподвижного крепления трубопроводов хомутовыми опорами: 1 - упор; 2 - хомут; 3 - опора; 4 - прокладка из стальных листов.
В зависимости от грузоподъемности подъемного оборудования, имеющегося на строительной площадке, щитовые опоры бывают сборными или монолитными. Их армирование, как правило, производится двойным, симметричным.
С целью уменьшения температурного влияния труб на бетон между трубой и бетоном опоры разме6щают асбестовую прокладку, которая в зависимости от температуры теплоносителя имеет толщину в пределах 10—30 мм.
Основные характеристики сборных железобетонных щитовых опор в непроходных каналах разработанны Мосэнергопроектом для труб диаметром до 400 мм и рассчитанных в зависимости от диаметров труб на нагрузку до 50 т.
ВГПИ Теплоэлектропроскт были разработаны конструкции неподвижных опор в виде подушек, выполняемых совместно с нижними элементами каналов. Неподвижное крепление труб на них производится с помощью хомутовых опор (рис. 2).
В случае больших осевых нагрузках от трубопроводов используются монолитные опоры различных конструкций. Одна из таких опор приведена на рис 3.
Рис. 3. Неподвижная опора из монолитного железобетона: 1 - опора; 2 - канал; 3 - дренажное отверстие.
